Закрыт # 19296 Изготовление подстолий (6 шт) и кронштейнов (3 шт) по чертежам: резка, сварка, порошковая окраска

СРОЧНО. Просьба дать расчёт сегодня.

Добрый день! Прошу рассчитать стоимость изготовления двух позиций по чертежам (PDF во вложении).

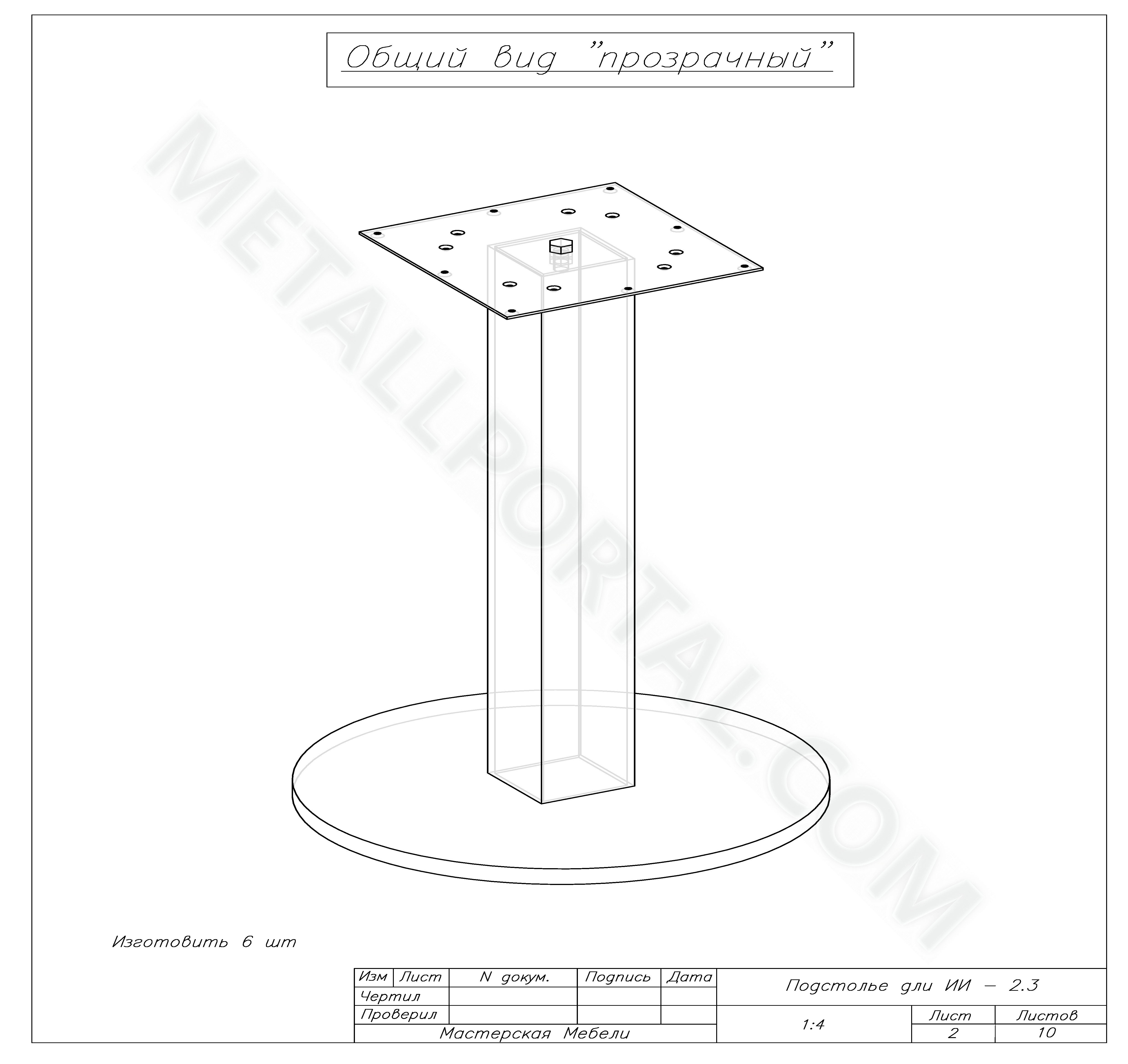

Позиция 1. Подстолье «ИИ-2.3» — 6 шт.

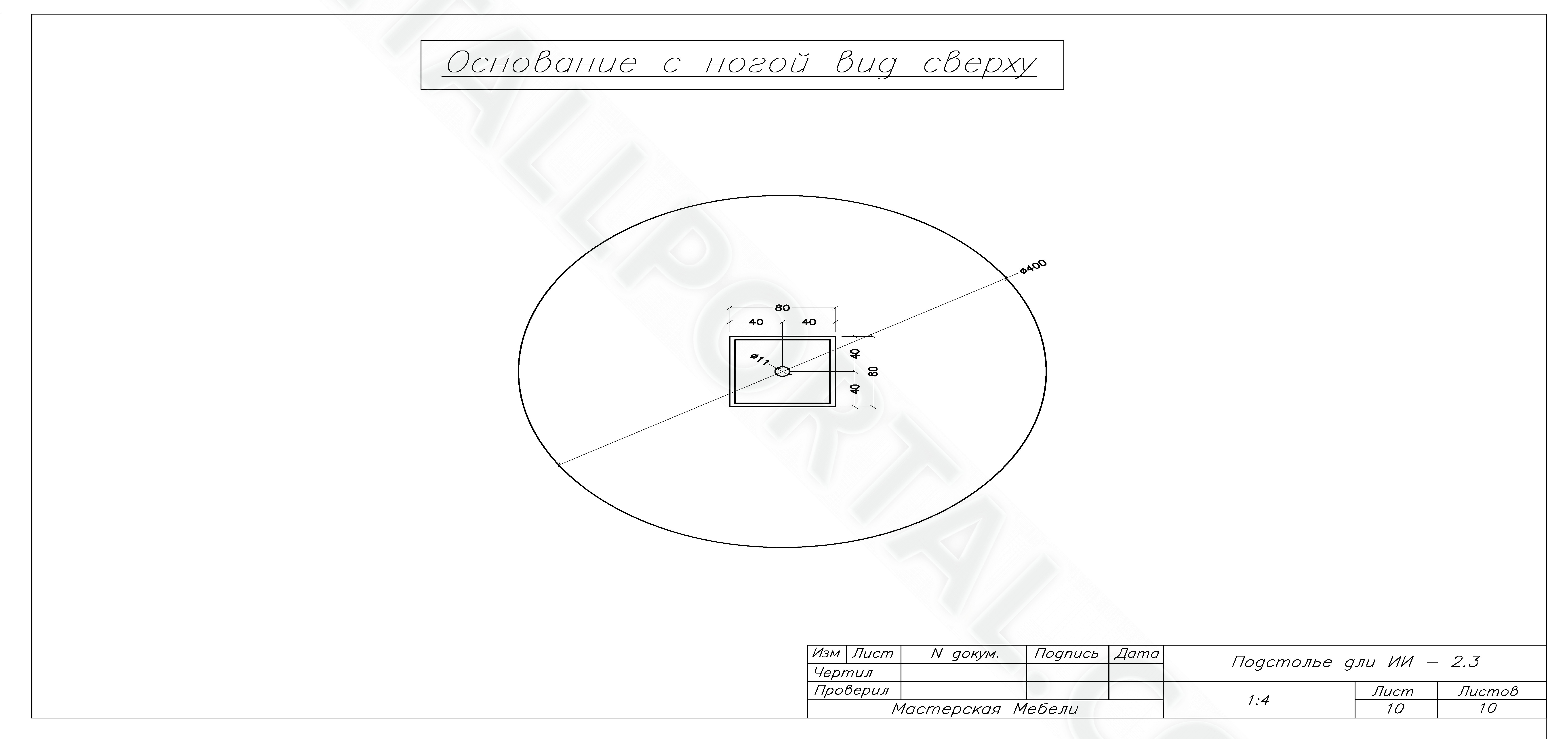

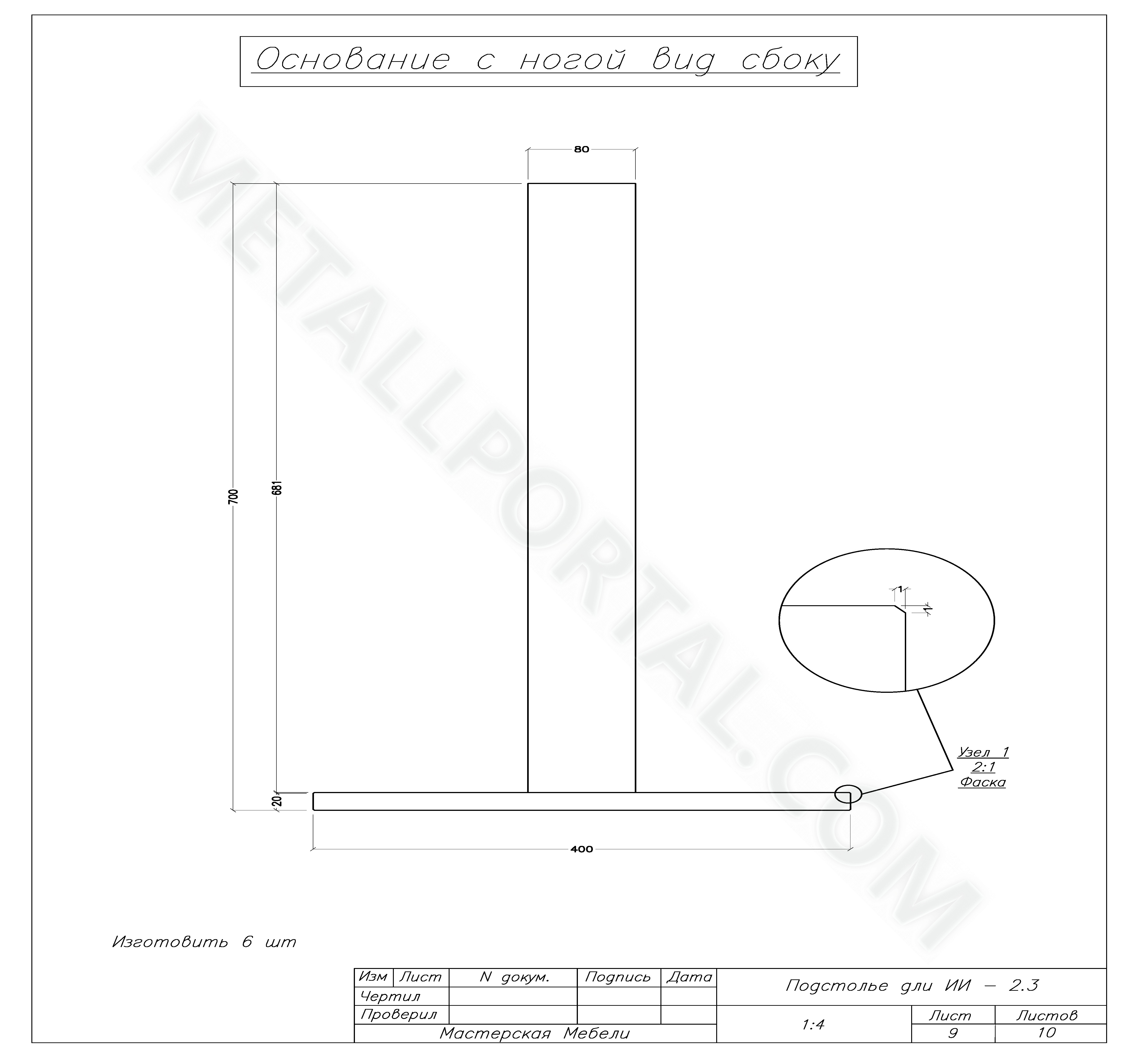

• Основание («блин») — круг Ø400, лист/плита 20 мм. По верхней кромке фаска 1×1.

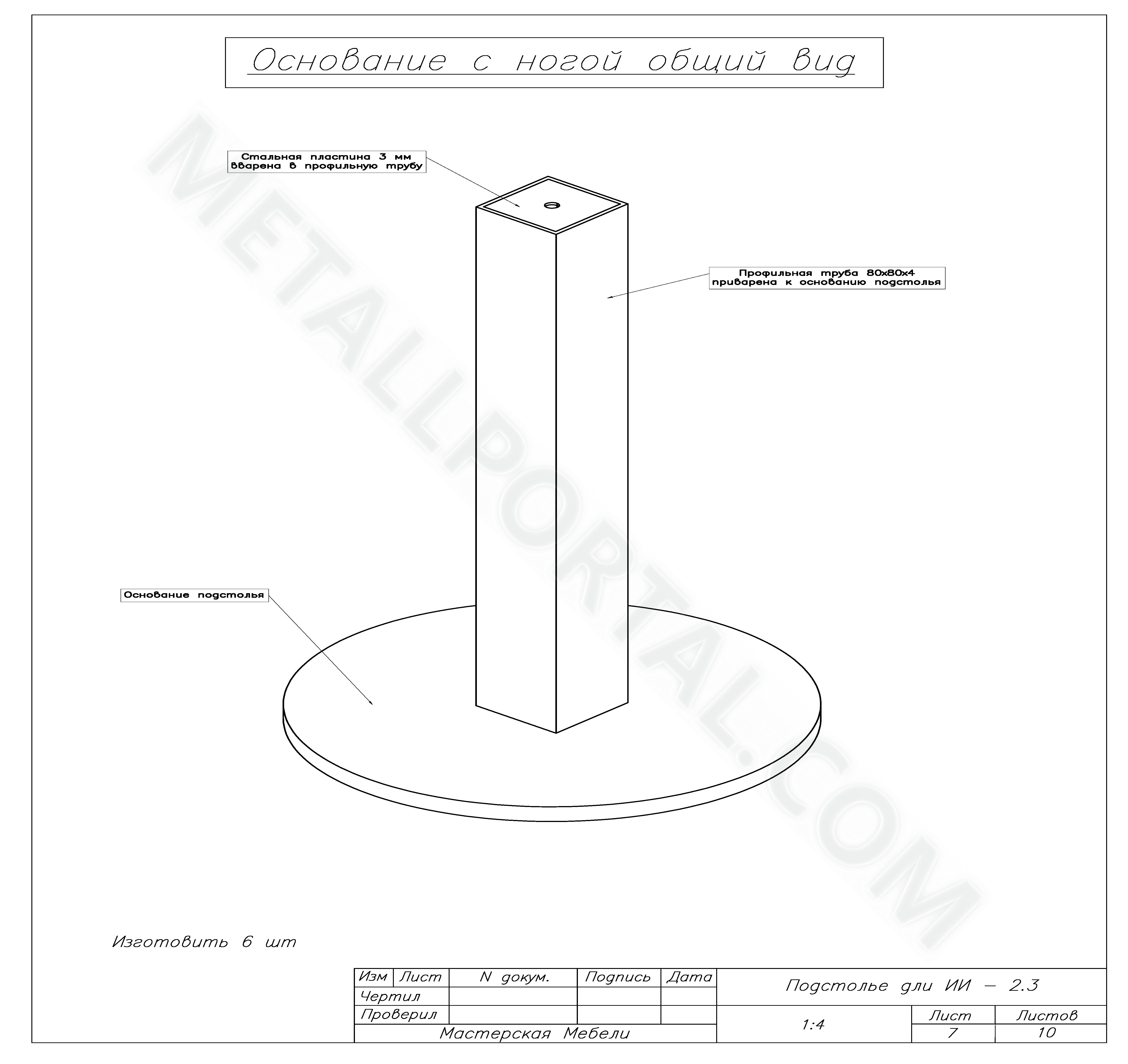

• Стойка — профильная труба 80×80×4, длина 681 мм, приваривается по центру основания. Итоговая высота изделия 700 мм.

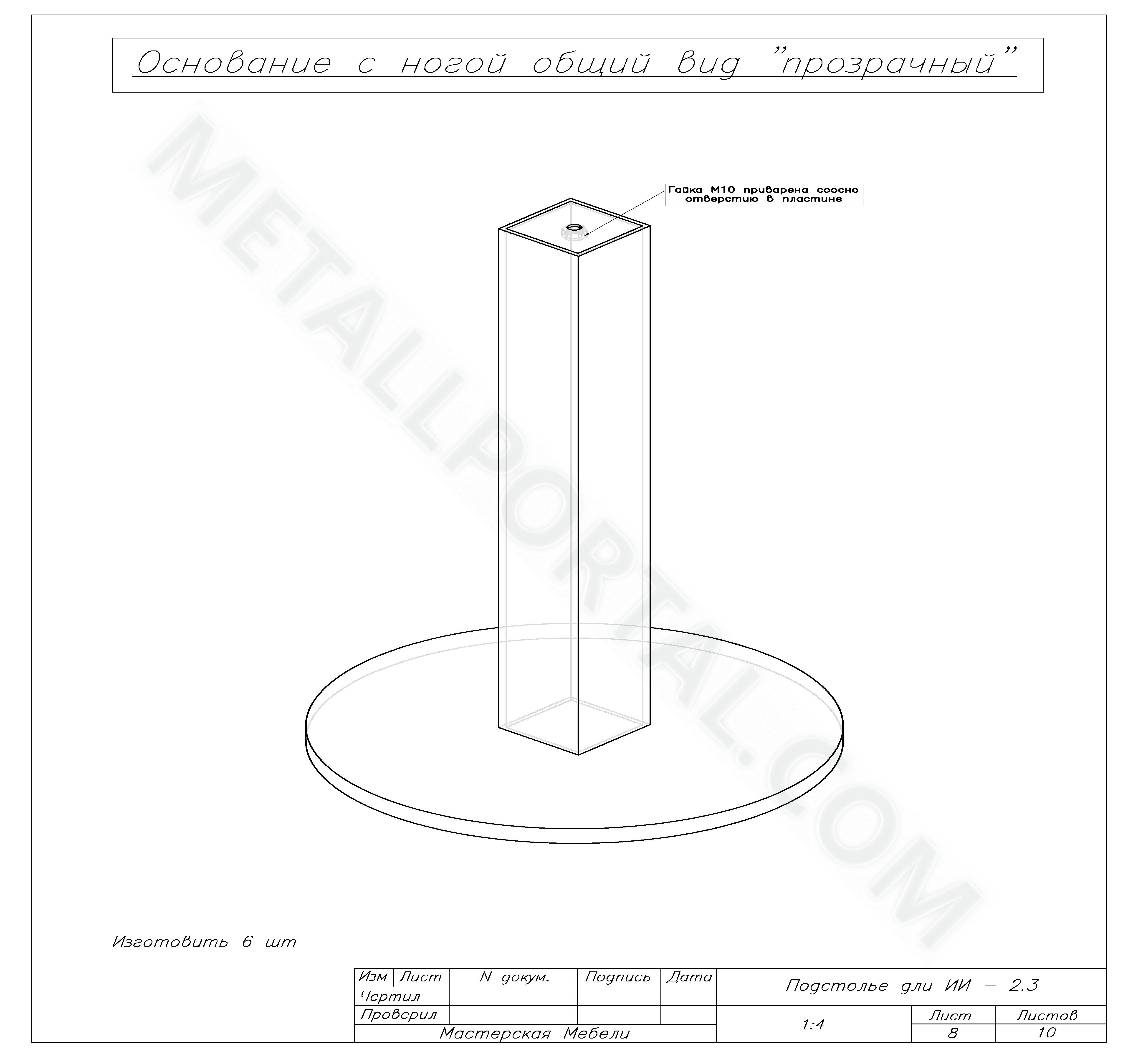

• В верхний торец трубы вварена стальная пластина 3 мм с отв. Ø11 по центру, соосно ей изнутри приварена гайка М10.

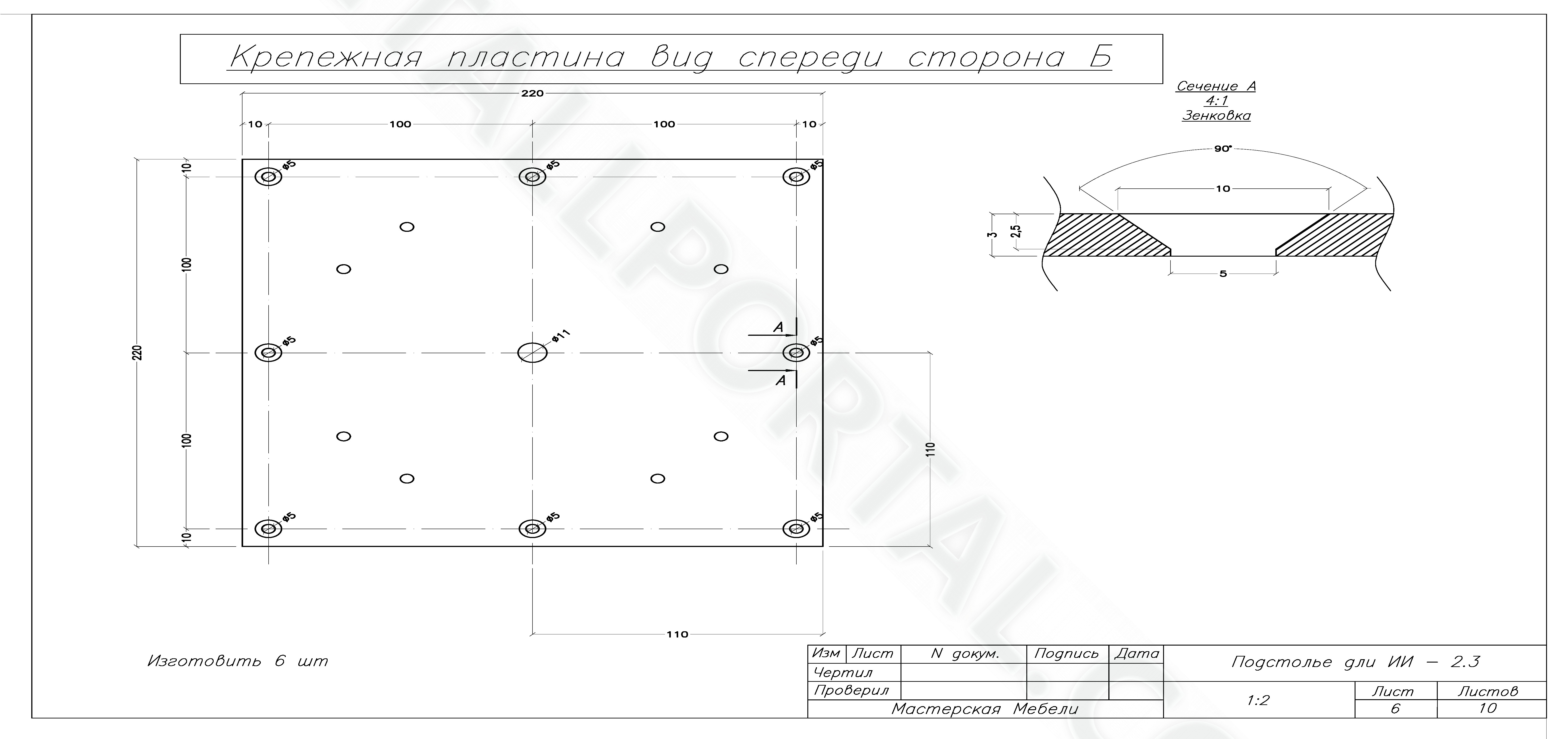

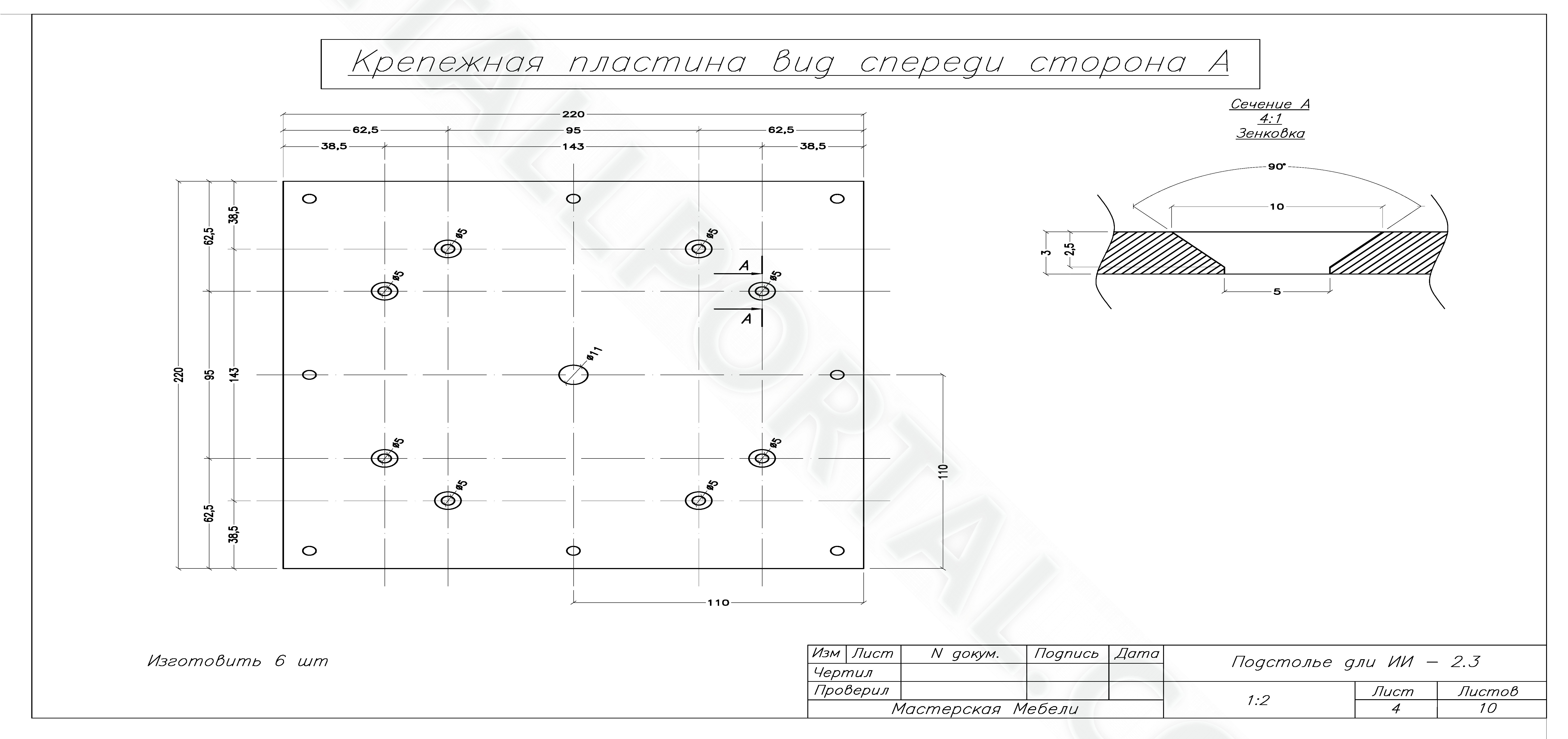

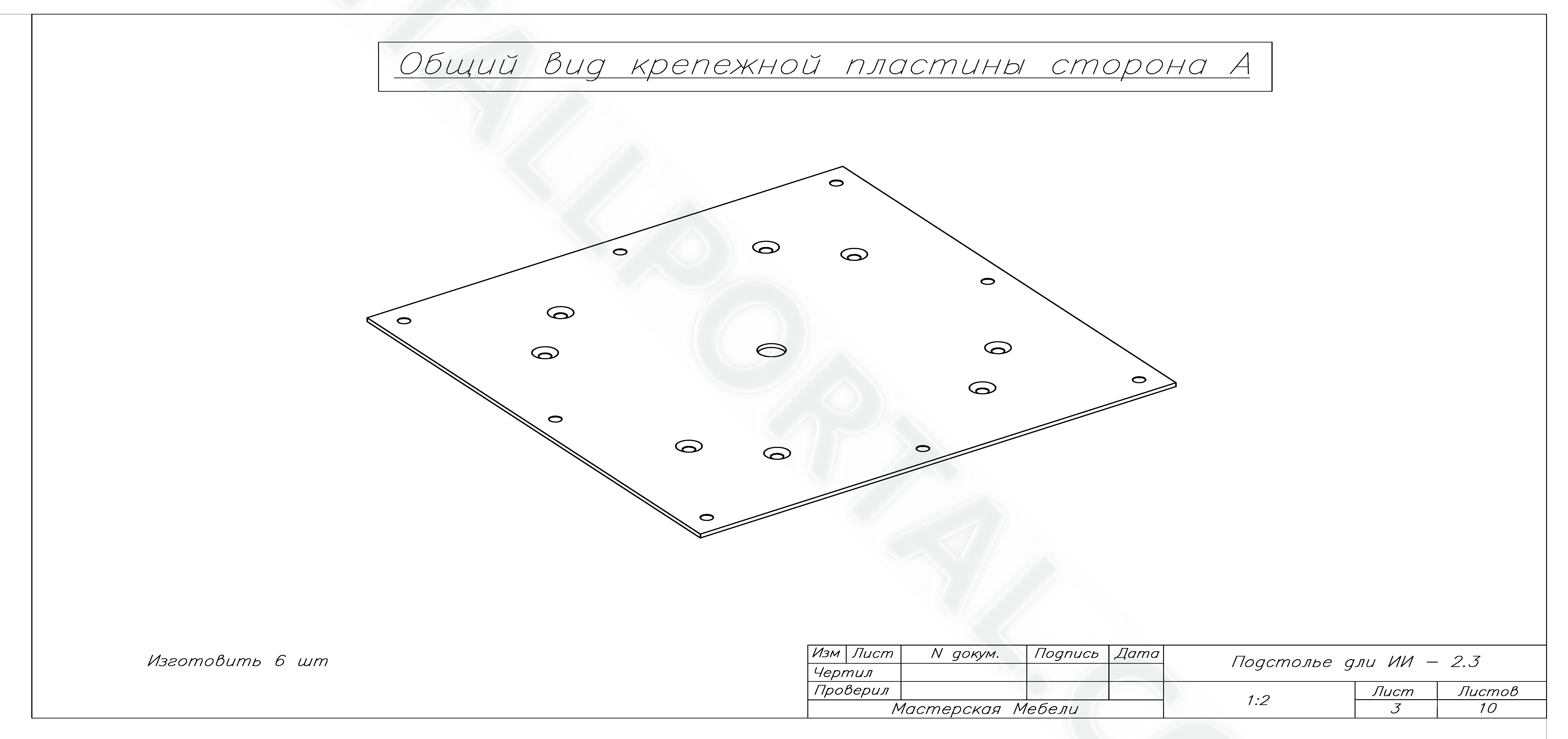

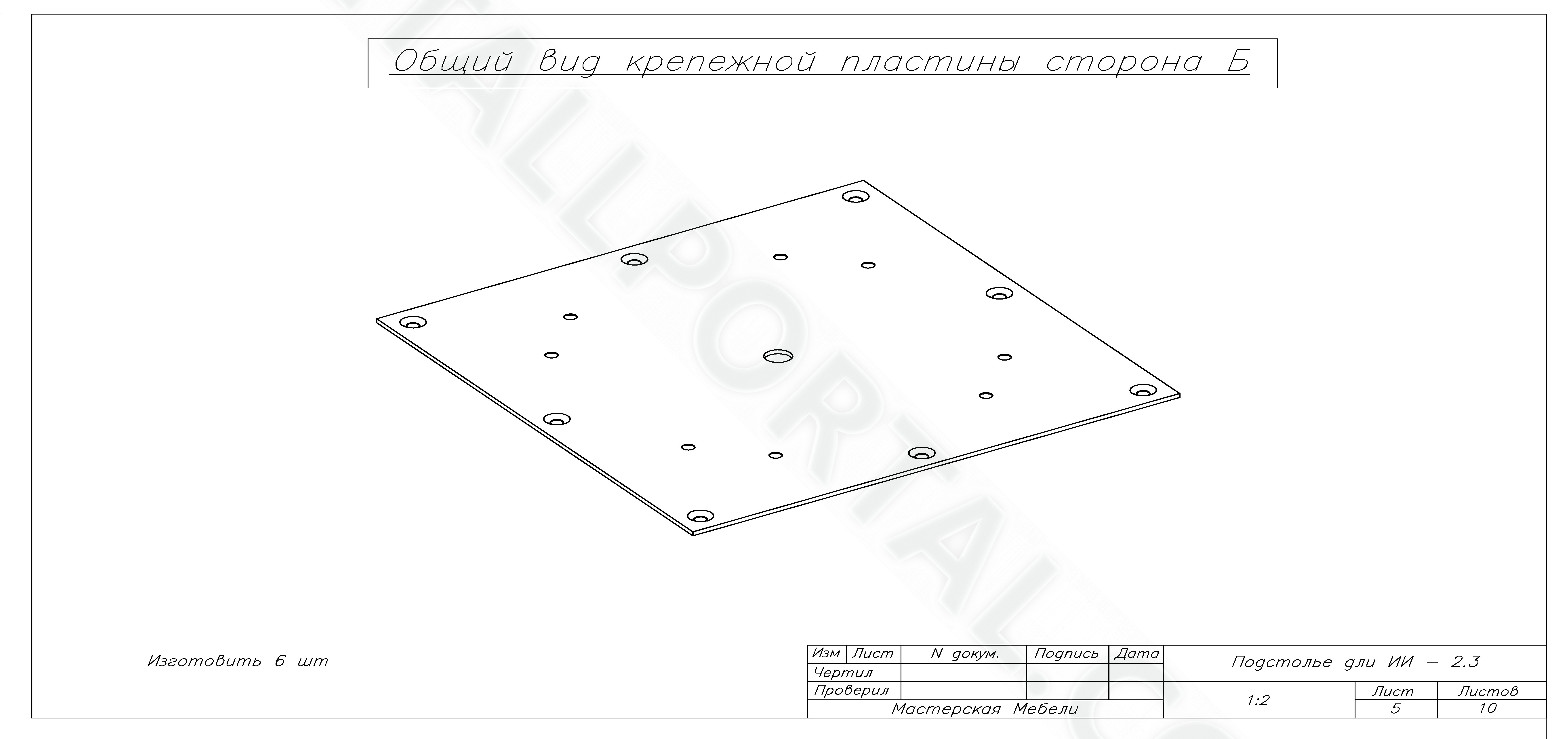

• Крепёжная пластина 220×220, сталь 3 мм: центральное отв. Ø11; 16 отв. Ø5 с зенковкой 90° до Ø10 (зенковка с двух сторон пластины — сторона А и сторона Б, привязки на листах 4 и 6). Пластина притягивается к стойке болтом М10.

Покрытие по поз. 1: красится ТОЛЬКО нижний блин (основание Ø400×20) — порошковая окраска, цвет по RAL сообщу дополнительно при подтверждении заказа. Остальные детали (труба, крепёжная пластина, пластина 3 мм) — без покрытия.

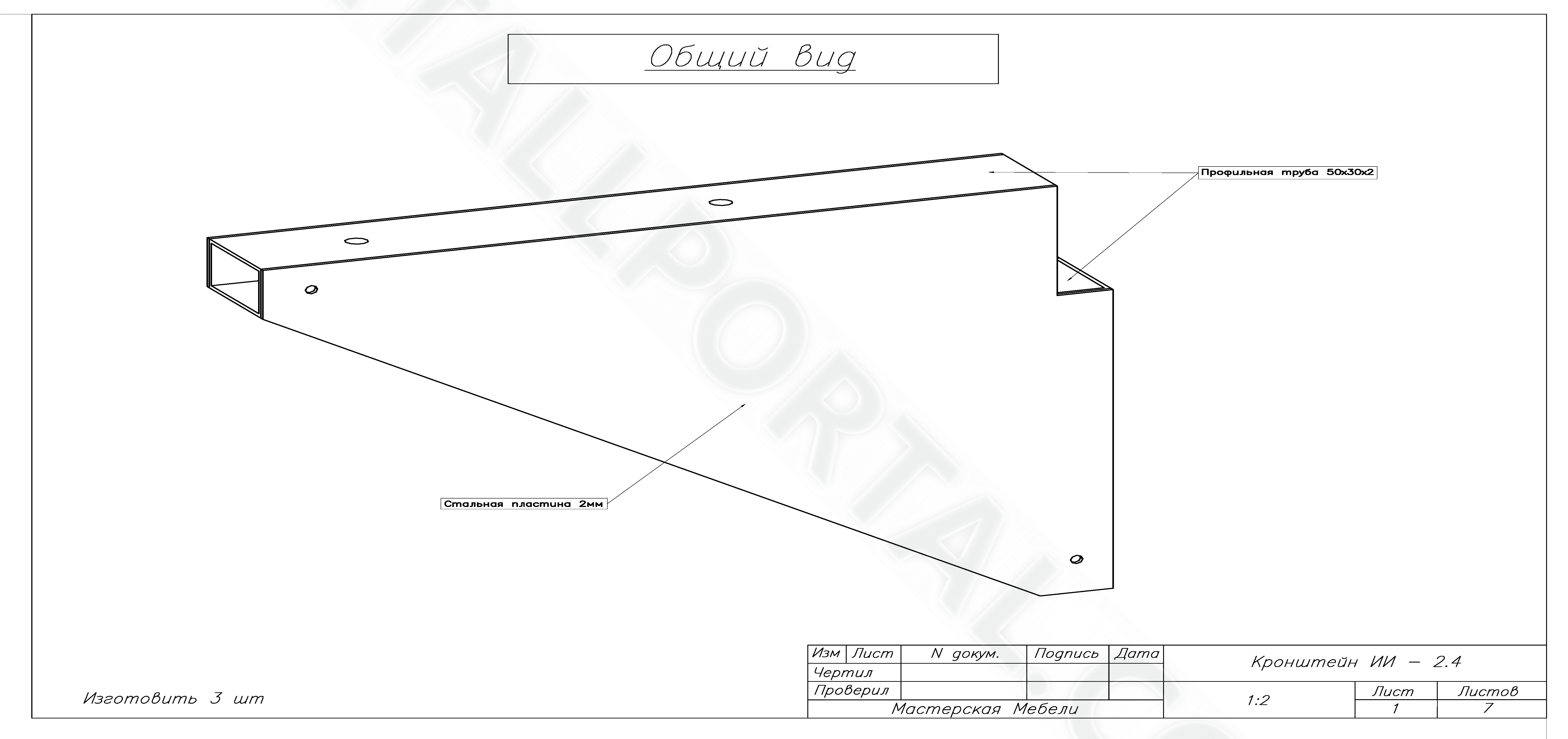

Позиция 2. Кронштейн «ИИ-2.4» — 3 шт.

• Профильная труба 50×30×2, Г-образная: горизонтальная полка 350 мм, вертикальная часть 250 мм.
• Косынка — стальная пластина 2 мм, вваривается в контур кронштейна (см. листы 1–3).
• Отверстия: по 2 отв. Ø9 на каждой полке и соосные им отв. Ø16 в противоположной стенке (технологический доступ под инструмент); резьбовые отверстия М6 по привязкам на листах 3 и 7 (сквозные, см. «Вид снизу»).

Покрытие по поз. 2 не требуется.

Общие требования

• Материал — конструкционная сталь (Ст3 или аналог по вашему наличию, согласуем).
• Крепёж включить в стоимость: приварные гайки М10 и болты М10 — от исполнителя.
• Сварные швы сплошные, зачистить на видимых поверхностях, брызги удалить. Острые кромки притупить.
• Основание Ø400 должно быть плоским, стойка перпендикулярна основанию — изделие не должно «качаться» на ровном полу.
• Все размеры и привязки — строго по чертежам. При расхождениях или предложениях по удешевлению технологии напишите, обсудим.

Просьба в ответе указать: цену за 1 шт и за партию по каждой позиции отдельно, срок изготовления, условия оплаты, самовывоз/доставка (мы в Санкт-Петербурге).

Ещё раз: расчёт нужен срочно, буду признателен за ответ в течение сегодняшнего дня. Спасибо!
